Каталог компонентов системы контроля доступа CyberLock – Электронные замки-выключатели для электрооборудования - CL-ES2. Электронный переключатель с реле

292 у.е.

Помощь в подборе компонентов CyberLock »

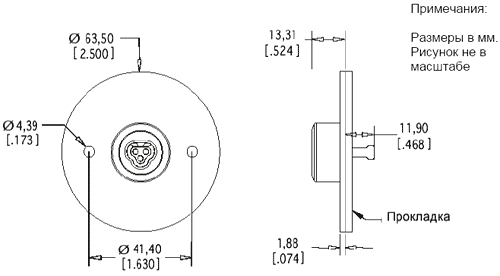

Электронный переключатель это устройство, созданное на базе замка CyberLock, который обеспечивает управление авторизацией и сохранение истории аудита для электрических цепей. Контактная площадка для ключа CyberKey монтируется на круглой стальной пластинке, а электронная часть замка CyberLock размещается в отдельном модуле. Управляющий сигнал с контактной площадки передаётся на электронный блок по кабелю. Этот модуль может быть смонтирован в электроустановочной коробке или в более безопасном месте на расстоянии до 45 сантиметров от контактной площадки. Электроника замка CyberLock может быть настроена таким образом, чтобы замыкать или размыкать электрическую цепь после авторизации ключа. В состав электронного модуля входит реле, устойчивое к броскам напряжения, которые могут случаться в некоторых цепях. Электронный переключатель может применяться в составе электромагнитного замка, системы зажигания автомобиля и в других системах, запуск которых требует авторизации и/или сохранения истории аудита.

Специальные настройки CyberAudit:

В некоторых приложениях может потребоваться, чтобы ключ CyberKey оставался вставленным в контактную площадку CyberLock достаточно продолжительное время. Настройки по умолчанию подразумевают, что в этом случае ключ подаёт звуковой сигнал один раз в минуту. Эту функцию можно отключить посредством программы CyberAudit.
При помощи CyberAudit ключи могут быть настроены таким образом, что в их памяти будет сохраняться точное время установки в контактную площадку и снятия с неё. Эта функция полезна для приложений, в которых необходимо отслеживать длительность включения системы, управляемой CL-ES2.

Назначение контактов:

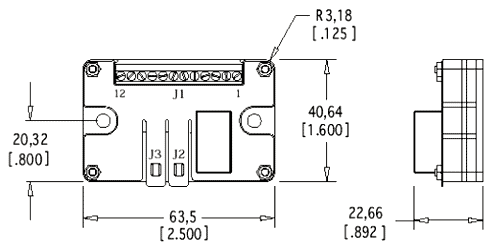

Установите электронный модуль таким образом, чтобы головки винтов были направлены вверх, а контакты располагались по горизонтали на верхней части. В этом положении контактные винты нумеруются справа налево.
Контакт Ввод питания 1. Сюда подключается один из проводов питания. Внутрисхемно соединён с контактом 3.
Контакт 2 Ввод питания 2. Сюда подключается один из проводов питания. Внутрисхемно соединён с контактом 4.
Контакт 3 Ввод питания 1. Внутрисхемно соединён с контактом 1.
Контакт 4 Ввод питания 2. Внутрисхемно соединён с контактом 2.
Контакт 5 Реле, нормально разомкнутое, ни с чем не соединённое (в момент авторизации эта линия становится замкнутой на контакт 6)
Контакт 6 Реле, общая шина (подключается к управляемому устройству)
Контакт 7 реле, нормально замкнутое, подключённое к контакту 6 (в момент авторизации эта линия становится разомкнутой)
Контакты 8-12 и J2 не используются
Разъем J3 Контактная площадка для ключа CyberKey

Спецификации:

Отделка цилиндра: латунь с никелированной лицевой панелью
Контактная площадка для ключа CyberKey: никелированная латунь. Удерживает ключ.
Установочная пластина: нержавеющая сталь.
Электронный модуль: устанавливается в электроустановочной коробке на расстоянии до 45 сантиметров от контактной площадки
Рабочий диапазон температур: от - 40 до +70С
Требования к питанию: никаких; питание подаётся с встроенной батарейки ключа CyberKey
Электрические спецификации во включённом состоянии: от 12 В до 24 В постоянного тока или от 12 В до 18 В переменного тока, максимальный ток 5 А. Выдерживает броски напряжения до 60 В.
Характеристики безопасности:

• Отсутствие скважины, вследствие чего невозможен подбор отмычки.
• Защита от электроразряда в контактную площадку.

• стандартный пользовательский ключ может открывать до 3300 замков.
• Мастер-ключ может открывать неограниченное число замков.
• База данных не накладывает никаких ограничений на число хранящихся в ней ключей и замков.

• Расписания, запрограммированные в ключи CyberKey обеспечивают полный контроль над периодами, днями, часами, в течение которых ключ будет открывать тот или иной замок.
• В один ключ может быть записано до 49 различных расписаний доступа к замкам.
• Количество расписаний, которое может храниться в базе данных, неограниченно.
• Праздничные дни могут быть введены как исключения из стандартных расписаний.

• Замок хранит дату и время для последних 1100 событий
• Ключ сохраняет до 3900 событий с датой и временем. Возможно запрограммировать ключ таким образом, чтобы он хранил только последний набор событий, либо прекращал работу при переполнении списка аудита.

• Истечение срока годности ключей – возможна запись в ключ диапазона дат, в течение которых он будет активен.
• Задержка доступа – возможно установить задержку на открывание замка сроком до 20 минут
• Многопользовательский доступ – для открывания замка может потребоваться более 1 ключа (до 4 включительно)

Документация:
Скачать (. pdf 359 K)
